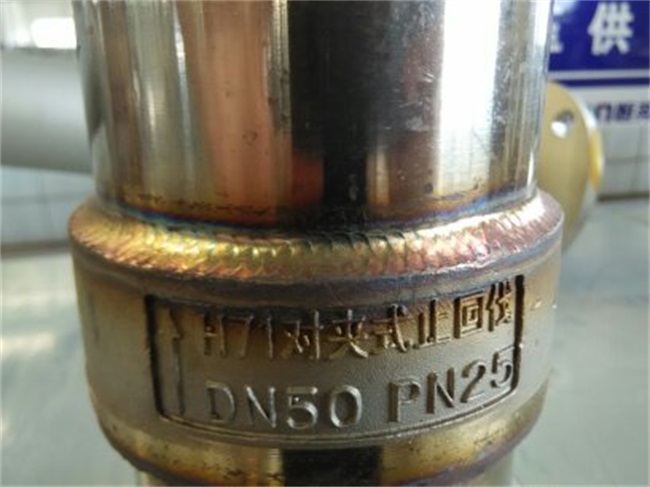

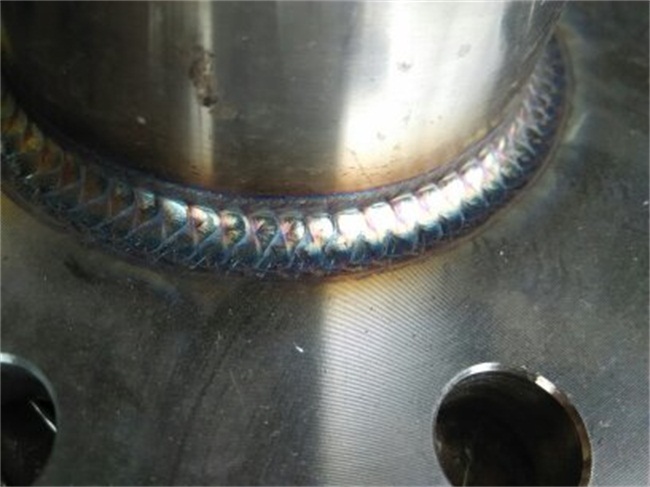

本設備適用于錨桿、波紋管、法蘭等環縫的自動焊接。因此要求焊槍能走出焊縫軌跡，焊縫成型美觀，均勻一致。同時能保證焊接規范的穩定性和較寬的可調性，焊機操作靈活，簡便，性能可靠。通過該設備焊接的工件，既能提高勞動生產率、改善工人的工作環境，又能提高產品質量的穩定性、可靠性，是化生產的理想設備。

工件裝卡采用專用中心定位裝置定位，尾座氣動頂緊方式；工件回轉采用步進電機調速、恒轉矩輸出，速度平穩；機頭橫向和縱向移動采用氣缸驅動，導軌導向，具有運動平穩、響應速度快；尾座沿縱向可調，可適應多品種焊接。焊接實施等功能均由控制盒的按鈕實現，操作簡單，便捷，操作采用人機界面可進行參數的更改，參數的修改可通過觸摸式按鍵，方便及時的輸入；該焊接專機以松下可編程序控制器為核心組成自動焊接控制系統，自動化程度高，提高工作效率，減少焊接變形。
工件上料，定位，焊槍成一定角度可上下、左右和角度調整，工件旋轉, 焊槍縱向行走，成型美觀，焊接質量好。
采用單焊槍，單電源，雙工位，提高工作效率，減少焊接變形。
焊接參數如：焊接速度，焊接角度，焊縫位置，起弧延時，熄弧延時，送絲延時，提前停絲等均可通過觸摸式人機界面輸入，并可存儲和調用，方便使用。

參數名稱    項目    參數值
焊槍橫向行走    行程    400mm
移動速度    0-100mm/s
焊槍豎直向行走    行程    150mm
移動速度    0-100mm/ s
工件旋轉行走    行程范圍    無限回轉
移動速度    0-10rpm
適用工件范圍    工件長度    20－4000mm
工件直徑    20－200mm
焊接方式    TIG、TIG+填絲、MIG/MAG、CO2
輸入電源    AC380V50Hz
總功率    1kW
焊接速度    200-1000mm/min
適用材料    碳鋼、鋁合金
適用焊絲直徑    0.8、1.0、1.2、1.6mm
控制器    松下PLC
人機交互    7寸彩色觸摸屏
